國內最大跨度單層索網結構開始拉索施工

2016/10/10 9:29:07
1

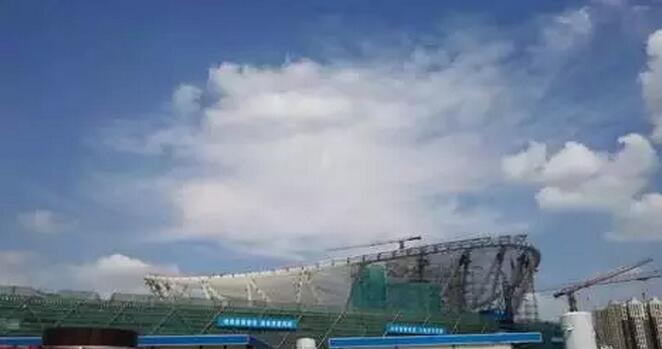

9月20日，蘇州工業園區體育中心體育場索網屋蓋完成地面組裝，開始拉索施工。

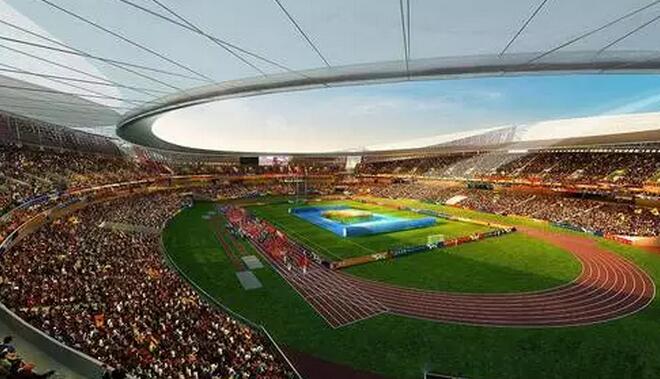

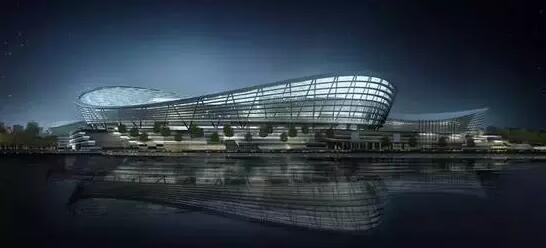

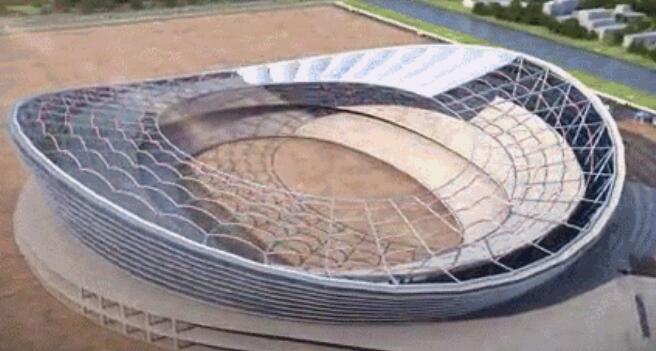

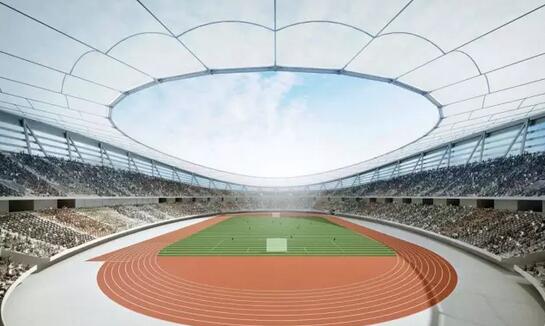

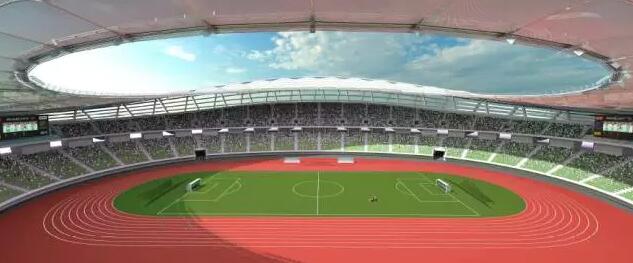

目前國內采用單層索網結構的場館跨度為100米左右，而園區體育中心體育場跨度達到了260米，為國內最大跨度的單層索網結構。該結構為中間開孔的單層索網體系，設計思路來源于預張拉鋼條的自行車車輪，主要包括結構柱、外壓環、徑向索以及內環索，整個輪輻式索網屋蓋支撐在外圈傾斜的V型鋼柱上,形成了一個優美的馬鞍型。體育場索網由40榀徑向索和內側8根受拉環向索組成，全部索體均采用高標準的進口密閉鎖，在索網體系上安裝鋼拱并覆蓋張拉PTFE膜材形成膜屋面，膜屋面投影總面積約為31900平方米，最大膜單元面積為1200平方米。

為了滿足內力、位形等設計要求，項目團隊在現場施工前，采用專利技術分析方法進行索網施工過程的數值模擬分析，掌握關鍵施工階段的索網狀態，運用BIM技術計算異型結構的尺寸和構件的空間三維坐標，為保證安裝位形的準確性創造了條件。經過多輪專家論證，整個索網施工分為低空無應力組裝、整體牽引提升、高空分批錨固三個階段，即首先在地面進行拉索組裝，再通過工裝索分批牽引徑向索，使整個索網面向上抬起，最后當索頭達到錨固點時進行索的分批錨固。
