單層ETFE膜結構案例欣賞，科興天富廠區改造
位于北京大興的科興天富疫苗廠區由工業廠房改造而來，員工從車間到食堂用餐，缺少風雨遮蔽和戶外休憩的場所，為此設計師選擇了ETFE張拉膜結構形式來建造。

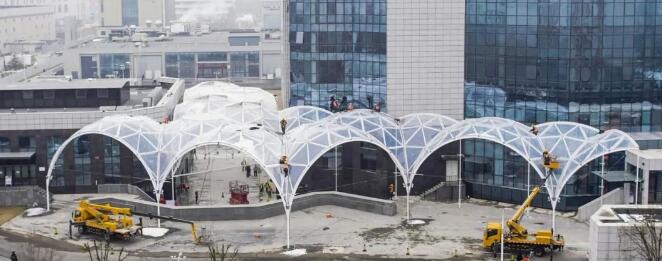

該項目要求施工噪音小、現場作業少、工期短，不能對廠區的正常生產造成影響，而且還要求建筑品質高端、具有品牌象征性。綜合考慮以上需求，選取裝配式的ETFE張拉膜結構最為適宜。將結構嵌入通道，為員工們提供了風雨遮蔽和休憩的舒適空間。

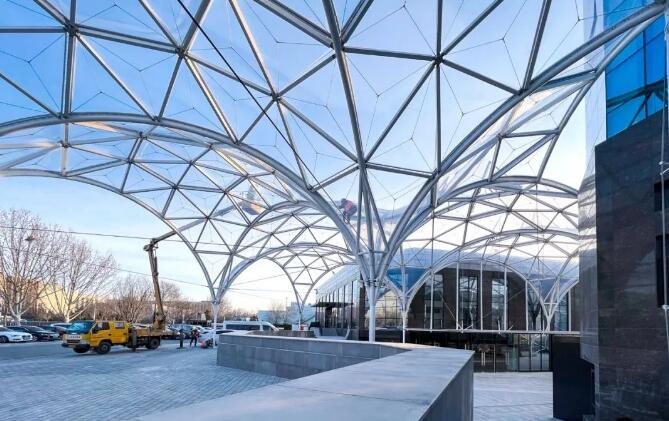

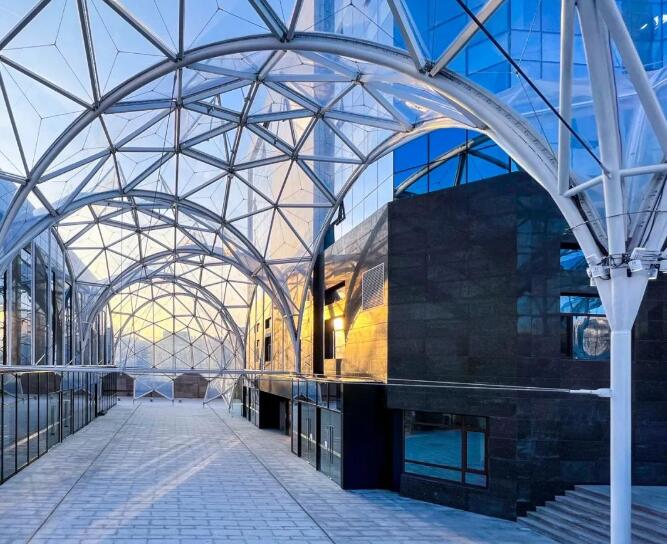

該建筑采用ETFE張拉膜結構，可以利用膜材的輕質柔韌性，輕松打造預設的造型，在矩形高樓之間顯得美觀獨特。透明的ETFE膜結構頂棚，不僅能遮蔽風雨，利用其透光性還能植入綠植，為沉悶的廠區營造了輕盈、綠色的空間環境。

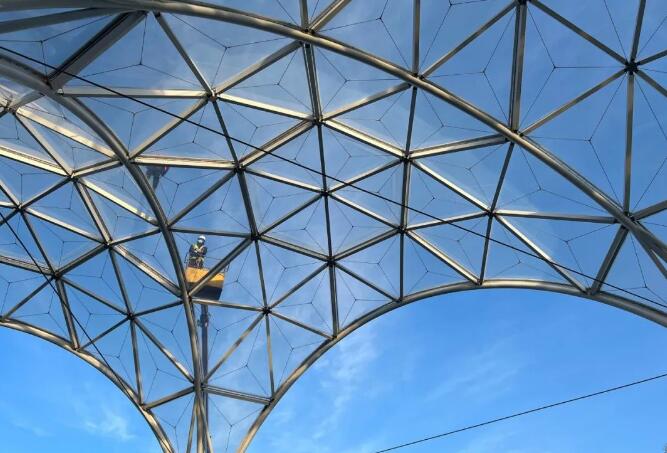

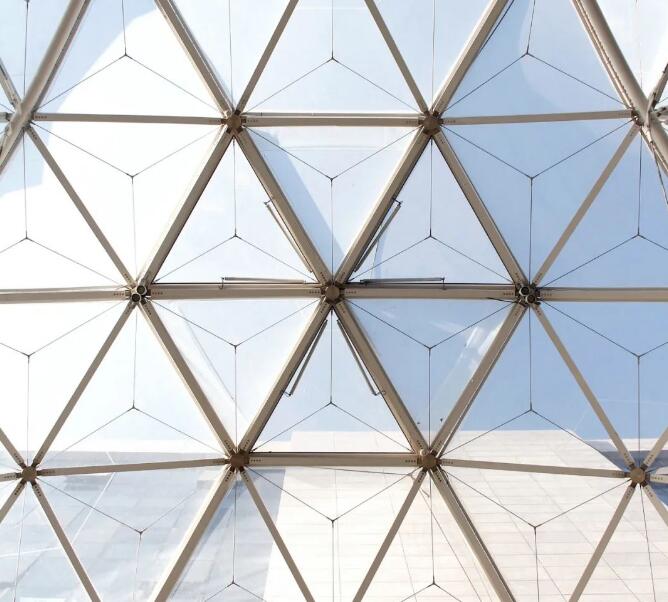

不同于以往多采用氣枕的ETFE建筑，本項目采用的是單層ETFE，由于沒使用氣枕結構，單層的膜更顯著通透，再加上結構纖細的截面，整體給人的感覺就輕透。但由于材料強度的限制，所以在膜面內置了加強膜強度的膜層索。也正是由于膜層索的布置，材料焊縫又恰到好處的隱藏到了索套位置。所以抬頭看，幾乎感覺不到焊縫的存在。也算是工、技、術、藝的完美結合。

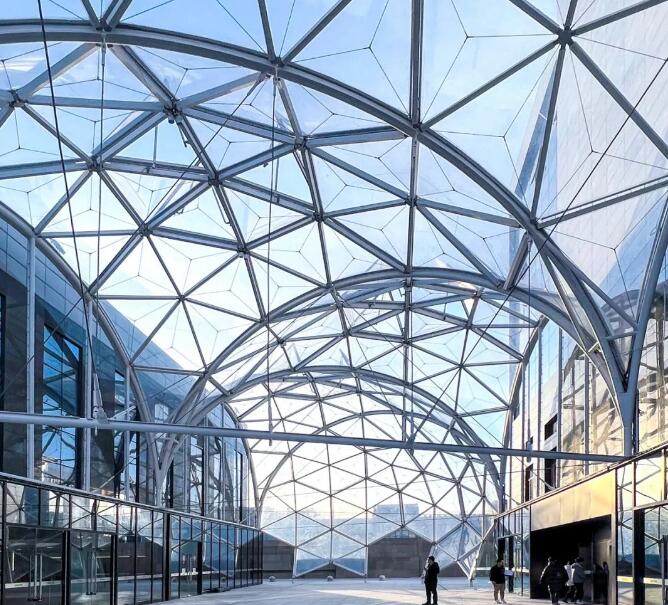

柱子頂端的水平拉索起到了平衡拱殼推力的作用，纖細的索也不會對整體建筑空間通透感造成影響。

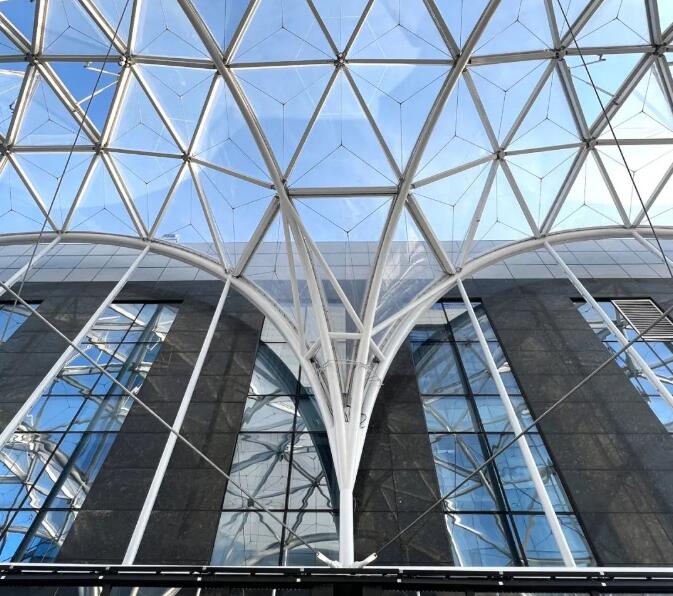

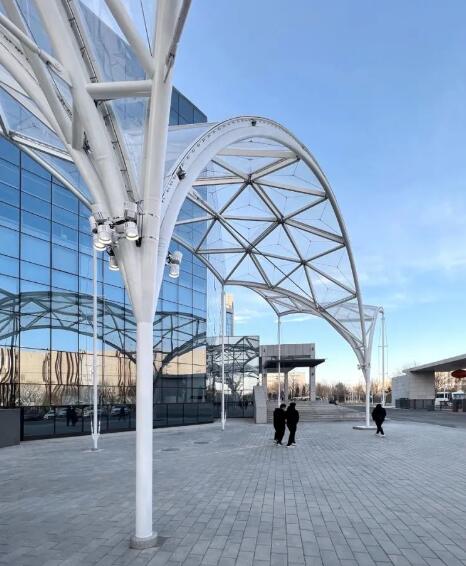

整體造型起伏錯落，柱子也高低不同，為了在視覺上統一，高的柱子采用了張弦柱的形式。三根拉索像弓弦一樣把中心的柱子繃住。任何方向的彎曲都可以由水平面的小短撐轉換為索的拉力平衡掉。從而整體上桿件截面達到視覺統一。
