一種有趣的結構形式——張拉整體索膜結構

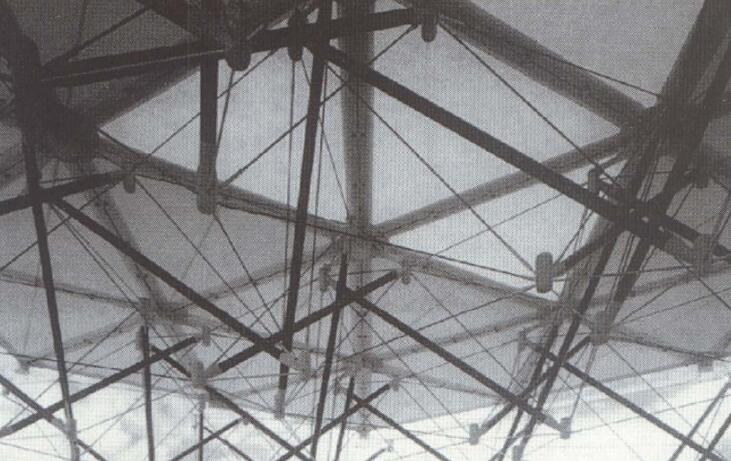

張拉整體體系--索膜結構是近年來在國外迅速發展起來的一種新型的大跨度空間預應力張拉結構體系。這種結構由索、壓桿組成，在全張拉的索網中內嵌懸浮的壓桿，并用特制的節點連接構件，結構的表面覆蓋以特殊的材料-膜材，使得整個結構外觀十分美觀。這種結構的一大特點是可以達到超大的跨度，且自重極輕。隨著結構跨度的增大其單位面積自重的增加并不大，這也是整體張拉索膜結構的有趣所在之一。
力學特性
此類結構的力學特性與其他類型的空間結構有所不同，主要表現為以下幾點：（1）結構是由索和桿組成的自支撐體系，結構中受拉的索是賴以形成自支撐的單元；（2）結構是由預應力提供剛度的，預應力越大剛度也越大；（3）結構本身應力自平衡，這樣預應力才能為結構提供剛度；（4）與其它空間結構相比，結構的幾何形狀對其力學性能的影響較大；（5）在加載過程中，結構逐步調節并重新分布結構的剛度，如果單元結構中的某一根索發生松弛，結構仍能繼續承受荷載。
索穹頂結構實際上就是一種特殊的索膜結構，是一種結構效率極高的張力集成體系。其外形類似于穹頂，而主要的構件是鋼索，由始終處于張力狀態的索段構成穹頂，利用膜材作為屋面，因此被命名為索穹頂。
實例分析：
一、佐治亞穹頂

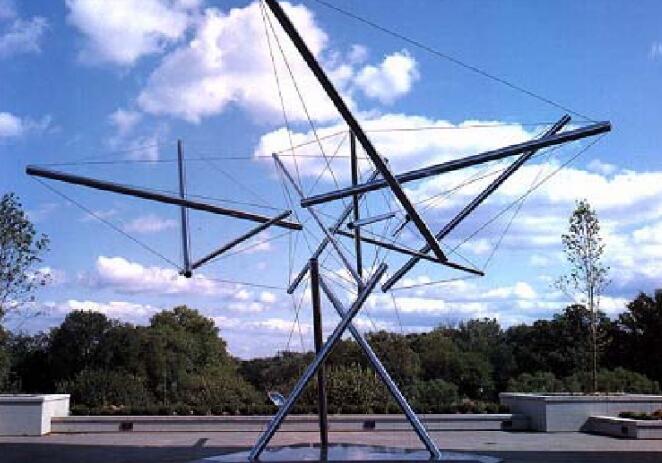

20世紀50年代，美國建筑大師富勒受自然現象啟發，構筑了富勒球結構，他將這種結構解釋為“壓的孤島存在于拉的海洋之中”，即由不連續的系列壓桿與連續的系列拉索構成整體空間球結構。美國著名結構專家蓋格認為富勒球?qū)儆趶埩Y(jié)構體系，體系中的拉索若無松弛則為失穩之慮，蓋格依此提出了索膜穹頂空間結構體系。索膜穹頂結構一經出現，立即為國際空間結構工程所矚目。

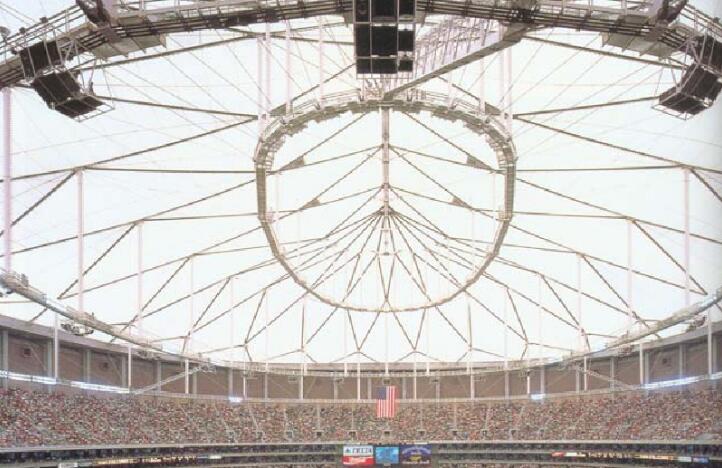

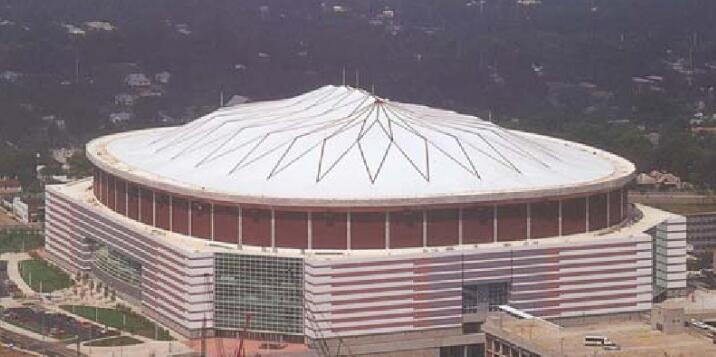

佐治亞穹頂展示了索膜穹頂?shù)臉?gòu)成，周邊為橢圓形的受壓剛性環梁，嵌固于環梁上的是環向遞近的索網(上、下拉索與下環索)和豎向壓桿(飛桿)組成的三角形空間網格張力體系，膜面嵌固在穹頂上部的棱形索網格上，索膜穹頂經施加預應力后成型，成型后的棱形膜面沿長向的坡度應能順暢地排水。
二、漢城奧林匹克運動場

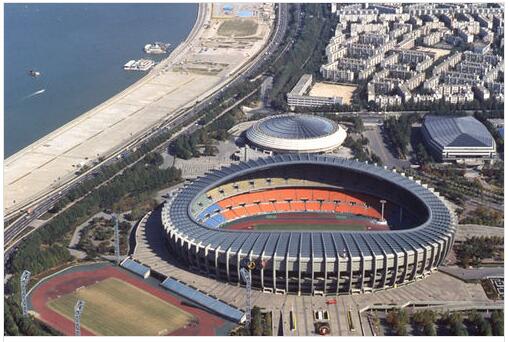

世界上第一個穹頂結構建筑師1988年漢城奧運會體育館，該館是個多功能體育館，能容納15000個觀眾。其屋蓋結構是一個較為典型的Geiger體系索穹頂結構，形狀為圓形，由16榀輻射狀索桁架構構成，直徑為129米，屋面膜材覆蓋面積為11310平方米。
三、天津理工大學體育館

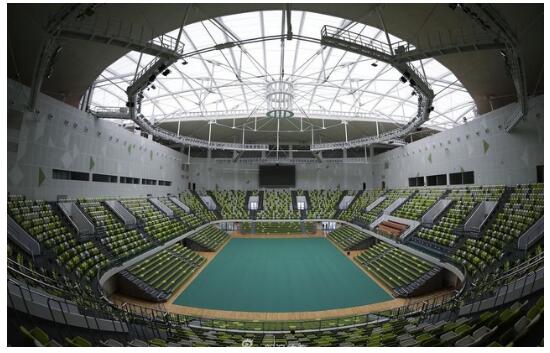

天津理工大學體育館是第十三屆全國運動會的競賽場館之一，體育館為地上3層，下部結構采用鋼筋混凝土框架，屋蓋采用索穹頂結構。屋蓋平面為橢圓形，長軸長102m，短軸長82m。屋蓋周圈支承于柱頂?shù)幕炷镰h(huán)梁，周圈柱頂不等高，使環梁呈馬鞍形，短軸高長軸低，高差為5.59m。屋面最高點標高30.95m。根據建筑外形環梁為內高外低，寬度隨建筑外形變化，短軸兩端最寬處為6.84m，長軸兩端最窄為4.96m。
為了便于設定初始預應力，同時能夠適應橢圓馬鞍形的邊間，本工程采用了最外圈為Levy式，內圈為Geiger的結構體系，即最外圈撐桿節上下點與環梁間連接兩根脊索和兩根斜索，內圈撐桿上下節點間只連接一根脊索和一根斜索。
體育館屋面采用膜材和金屬屋面板兩種材料，屋蓋中部葉片狀部分采用膜結構屋面，其余部分采用金屬屋面。膜材屋面部分整體突出于屋面，其與金屬屋面間設置豎直的天窗。為了鋪設金屬屋面，在拉索節點間設置了主次檁體系；在屋面中部設置了天窗柱和屋面梁組成的屋面體系，實現了建筑功能的要求。
